FFT11005dc模塊
類別： AC/DC-DC/DC模塊

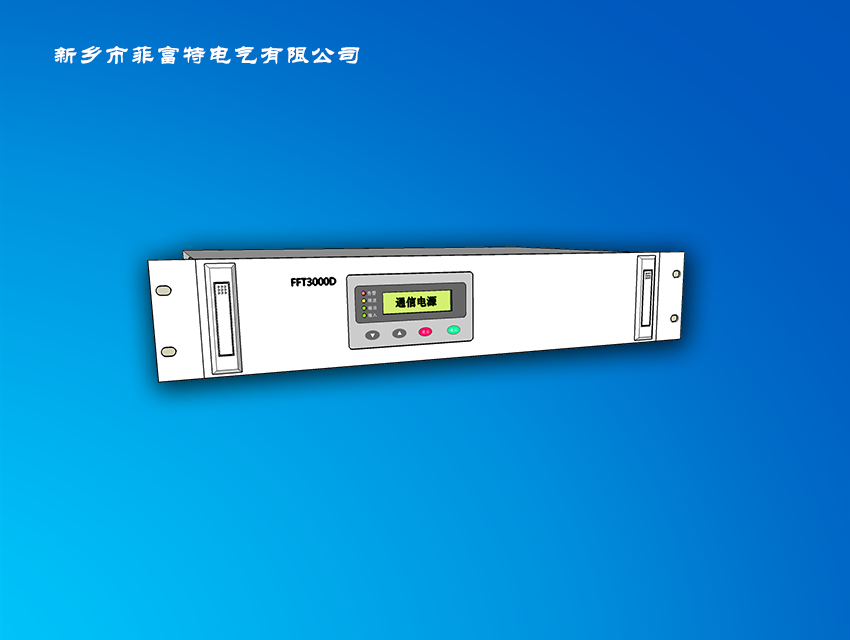

描述：產品名稱：AC/DC-DC/DC-2U電源模塊；產品型號：FFT11005（示例）輸入?yún)?shù)：220V（額定）輸出參數：110V5A；結構重量：機架式 2.5Kg；外形尺寸：48288313MM。
它可廣泛用作各種小型交換設備、微波通信、數據產品以及光纖等通信設備的供電
1．外觀尺寸符合國際標準的19英寸機柜；
2．安全性和電磁兼容性符合相關的國際標準；
3．輸入電壓范圍寬，更適用電網波動較大的地區使用；
4．較寬的工作溫度范圍，在-5℃~45℃的溫度范圍內可以全額輸出功率；
5．功率密度高達410mW/cm3 ；
|
參數類別 |
參數名稱 |
5A描述 |
||
|---|---|---|---|---|
|
交流/直流輸入 |
輸入方式 |
交流/直流輸入 |
||
|
輸入電壓 |
交流電壓：220 VAC，波動范圍：130 VAC ~ 300 VAC |
|||
|
*直流電壓：220 VDC，波動范圍：130 VDC ~ 300 VDC（直流輸入選配） |
||||
|
輸入頻率 |
額定頻率：50 Hz，波動范圍：45 Hz~65 Hz |
|||
|
輸入電流 |
≤3 A
|
|||
|
浪涌電流 |
≤10 A |
|||
|
效率 |
≥88% |
|||
|
輸入功率因數* |
≥0.99 |
|||
|
直流輸出 |
輸出功率 |
額定輸出：550 W |
||
|
輸出電壓 |
110 | |||
|
限流值 |
5.5 A~6.5A
|
|||
|
穩壓精度 |
≤±0.6% |
|||
|
電話衡重雜音 |
≤2 mV |
|||
|
寬頻雜音電壓 |
≤50 mV（3.4 kHz~150 kHz） ≤20 mV（0.15 MHz~30 MHz） |
|||
|
離散頻率雜音電壓 |
≤5 mV（3.4 kHz~150 kHz） ≤3 mV（150 kHz~200 kHz） ≤2 mV（200 kHz~500 kHz） ≤1 mV（0.5 MHz~30 MHz） |
|||
|
峰-峰值雜音電壓 |
≤200 mV（20 MHz帶寬） |
|||
|
模塊間均流能力 |
電流不均衡度小于3% |
|||
|
安全防護 |
絕緣強度 |
輸入對輸出：2 000 VAC 輸入對機殼：1 500 VAC 輸出對機殼：500 VAC |
||
|
漏電流 |
≤1.5 mA |
|||
|
安全標準 |
符合EN60950的要求 |
|||
|
可靠性 |
平均故障間隔時間MTBF≥100 000 h |
|||
|
冷卻方式 |
強迫風冷的冷卻方式（整流器內部有直流風扇，風通量為10 CFM）。 |
|||
|
工 作 |
工作溫度 |
-15°C ~+50°C |
||
|
存儲溫度 |
-40°C ~+85°C |
|||
|
相對濕度 |
10%~90%（無凝露） |
|||
|
機 械 |
外形尺寸 |
高×寬×深：88mm×482 mm×313mm（不計輸出端子） |
||
|
重量 |
5 kg |
|||
|
遵循標準 |
|
|||
