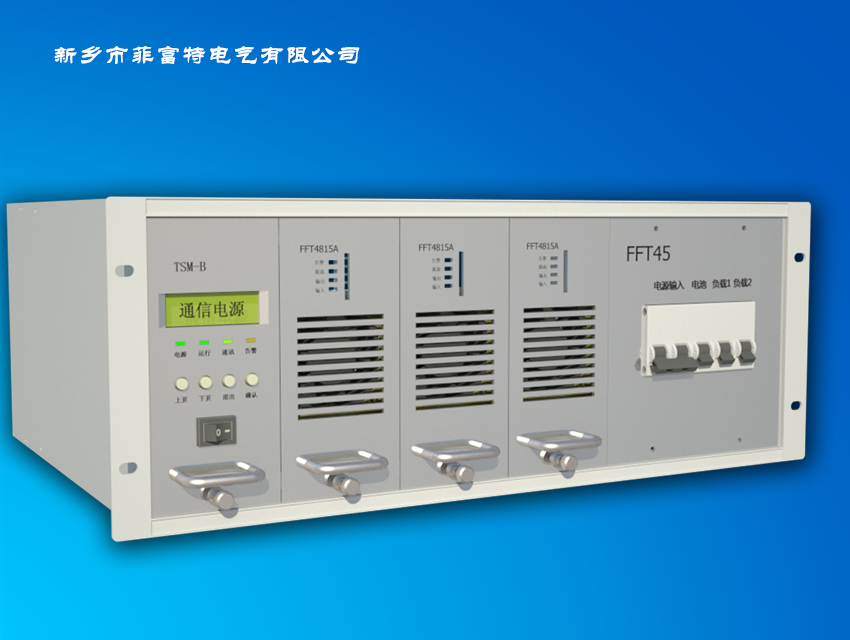

FFT45嵌入式通信電源
類別： 嵌入式通信系統
描述：河南菲富特FFT45嵌入式通信電源產品型號：FFT45；輸入?yún)?shù)：220V15A（額定）輸出參數：48V45A；結構重量：機架式20Kg外形尺寸：482177360MM。
服務熱線：15090387420、13937345014
FFT45 嵌入式電源系統是菲富特電氣公司的15A（48V）系列通訊電源產品。它是一種智能型無人值守嵌入式電源系統，可作為用電設備的一個部件嵌入到用電設備的機柜中。FFT45系統采用了國際上先進的整流器軟開關技術，適用于小容量的接入網設備、遠端交換局、移動通訊設備、傳輸設備、衛星地面站和微波通訊設備的供電需求。FFT45系統具有集中監控、電池維護和管理的功能，滿足無人值守或少人值守的要求。
● 跟蹤國際通信電源技術發展的最新動態，采用先進的電源控制技術和器件。
● 先進的模塊化設計和自動均流技術，使系統容量可以按N+1備份方便擴容。
● 具有良好的電磁兼容性。
● 全智能設計，配置集中監控單元，具有三遙（遙測、遙信和遙控）功能，實現計算機管理可以通過與遠端監控中心通信，實現無人值守，符合現代通信技術發展的要求。
● 電源控制技術與計算機技術有機結合，實時對整流器和交直流配電的各種參數和狀態的監測和控制。
● 采用單相電壓輸入，具有極寬的輸入電壓范圍，適用于電力不穩定的地區。
● 配置靈活，最多可配置3個開關整流器。開關整流器具有熱插拔功能。
● 具有電池自動管理功能。監控單元自動測量電池的充電和放電電流，并可控制整流器對電池進行浮充和均充。
● 提供二次下電功能（可選配）。當系統轉為電池供電時，電池電壓過低后有聲光告警。根據負載不同的重要程度，將負載分兩組切除，以保證最重要的負載有較長的工作時間。
● 系統采用多級防雷技術，使整機具有較高的可靠性。
● 采用智能風冷方式，整個系統具有極低的噪音。
● 系統具有很高的可靠性，MTBF≥1.0105h。

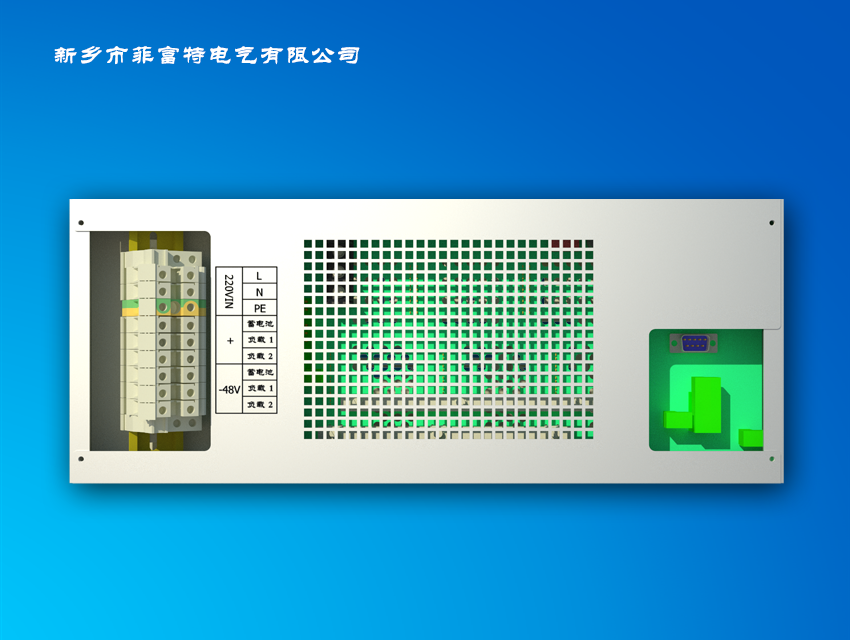

● 整機結構緊湊，在單個機箱上實現交直流配電、整流、電池充/放電管理和集中監控。整機采用抽屜式結構，直接嵌入到用電設備中，便于運輸、安裝和維護。
【產品配置 】
|
類型 |
滿配置數量 |
|
一體化機箱 |
1臺 |
|
15A/20A整流模塊 |
5臺/3臺 |
|
TSM-B監控單元 |
1套 |
【結構參數】
|
類型 |
尺寸（高×寬×深） |
重量 |
模塊數量 |
說明 |
|
一體化機箱（FFT75） |
266mm×483mm×360mm |
11kg |
5個15A |
標準輸入 |
|
一體化機箱（FFT60E） |
178mm×483mm×360mm |
10kg |
3個20A |
雙路輸入 |
|

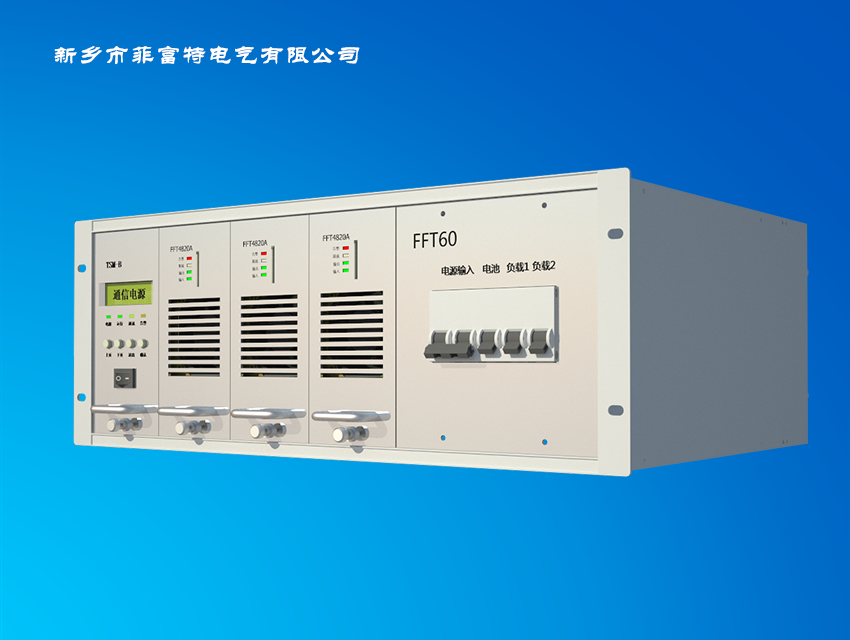

一體化機箱（FFT60） |
178mm×483mm×360mm |
10kg |
3個20A |
標準輸入 |
|
一體化機箱（FFT45E） |
178mm×483mm×360mm |
10kg |
3個15A |
雙路輸入 |
|
一體化機箱（FFT45） |
178mm×483mm×360mm |
10kg |
3個15A |
標準輸入 |
|
15A/20A整流模塊 |
132mm×73mm×290mm |
2kg |
/ |
/ |
1.性能參數
● 使用環境要求
1、工作溫度：-15℃~+45℃，推薦+15℃~ +25℃
2、存儲溫度：-30℃~ +85℃
3、相對濕度：10%~90%，推薦40％~60％
4、海拔高度：≤3000m
5、場地要求：沒有導電塵埃和腐蝕性氣體，沒有爆炸危險，沒有震動顛簸，安裝設備的地板傾角≤5°。
● 一體化機箱特性

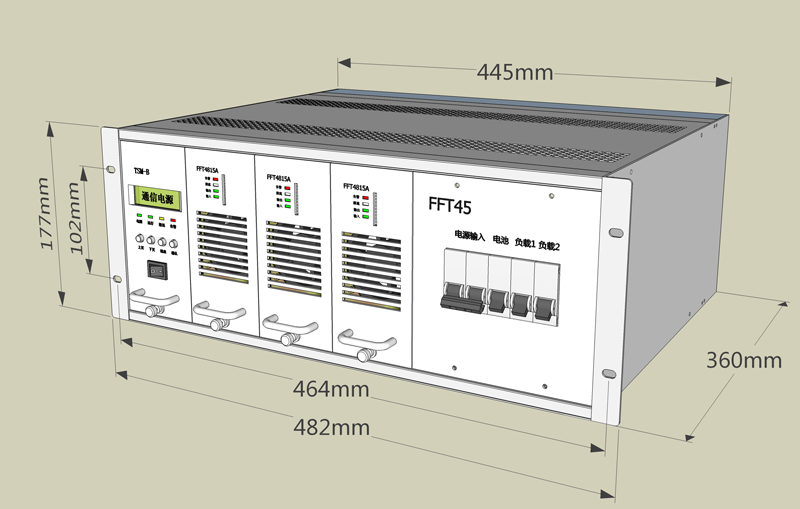

1、外形尺寸：177mm×482.6mm×360mm（高×寬×深，19英寸，4U高度）
2、重量：20kg
3、交流配電部分
4、額定輸入電壓：?jiǎn)蜗?20VAC
5、可波動電壓范圍：130VAC ~ 300VAC
6、頻率：45Hz~60Hz
7、額定輸入電流：12A
8、最大輸入電流：25A
9、輸入功率因數：≥0.99（滿載）
10、第二級防雷最大泄放電流：40kA
● 直流配電部分
1、額定電壓：42VDC ~ 58VDC可調
2、輸出電流：45A（滿配置）
3、負載輸出：32A（2路）
4、電池輸入：50A（1路）
5、衡重雜音電壓：<2mV
6、峰-峰值雜音電壓：≤200mV（20MHz帶寬）
7、效率：≥90%（額定輸入滿載情況下）
8、保護功能：具有二次下電保護功能
9、安全規格：符合IEC950標準
● 監控單元
1、本地監控：監控單元提供中文界面的液晶顯示和可操作的面板按鈕，可直接在監控單元上設置系統參數和查閱系統運行信息。
2、人機交互：提供標準的RS232接口與近端計算機相連，通過計算機上的監控軟件對ZXDU45系統進行維護操作。也可選配RS422/RS485接口作為通訊接口。也可以通過MODEM等遠程通訊手段與遠端計算機相連，通過計算機上的監控軟件實現遠程監控。
3、監控單元的檢測精度如下：
（1）交流電壓的檢測精度：±1%
（2）直流配電的檢測精度
4、電池電流和負載電流的檢測精度：±1%
5、電池電壓和輸出電壓的檢測精度：±0.5%
（3）溫度測量精度：±1℃
2.執行標準
嵌入式電源系統遵循以下標準：
YD/T 1058-2000 通信用高頻開關組合電源；
YD/T 1051-2000 通信局（站）電源系統總技術要求。
